【A5M2】既存データベースからER図を自動生成する方法

データベース管理ツールとして定番の A5:SQL Mk-2（通称A5M2） には、強力なER図（エンティティ・リレーションシップ図）作成機能が備わっています。

新規にER図を描画できるだけでなく、すでに存在するデータベースからテーブル構造やリレーション（外部キー制約など）を読み取り、自動でER図を生成する「リバースエンジニアリング」機能が非常に便利です。

本記事では、A5M2を使って既存のデータベースからER図を自動生成する方法を分かりやすく解説します。

A5M2でER図を自動生成する手順

それでは、具体的にA5M2を使ってER図を自動生成する手順を見ていきましょう。 前提として、対象となるデータベースへの接続設定が完了しているものとします。

1. データベースに接続する

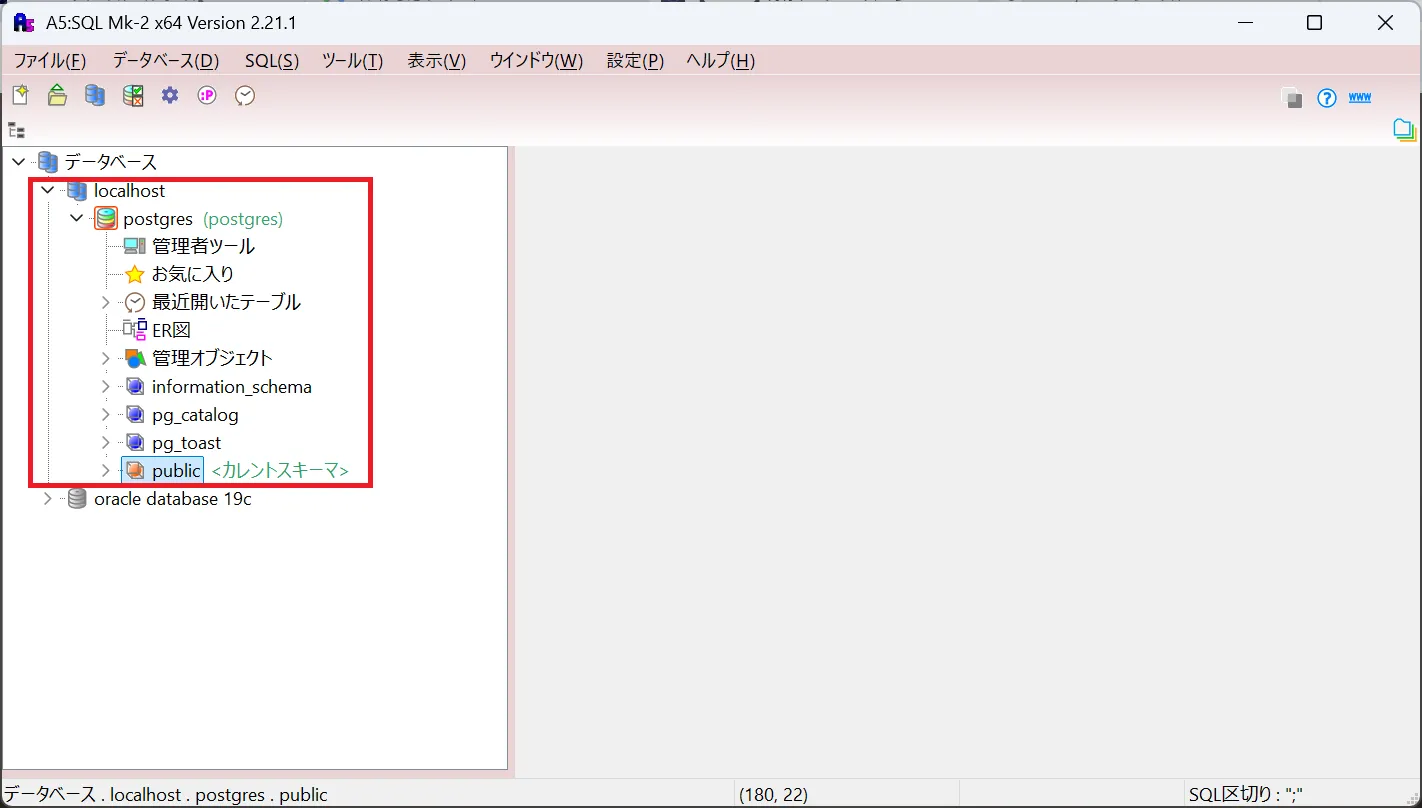

まず、A5M2を起動し、ER図を生成したいデータベースに接続します。 画面左側のツリービューから対象のデータベースをダブルクリックし、ログインを完了させます。

2. ER図の自動生成メニューを開く

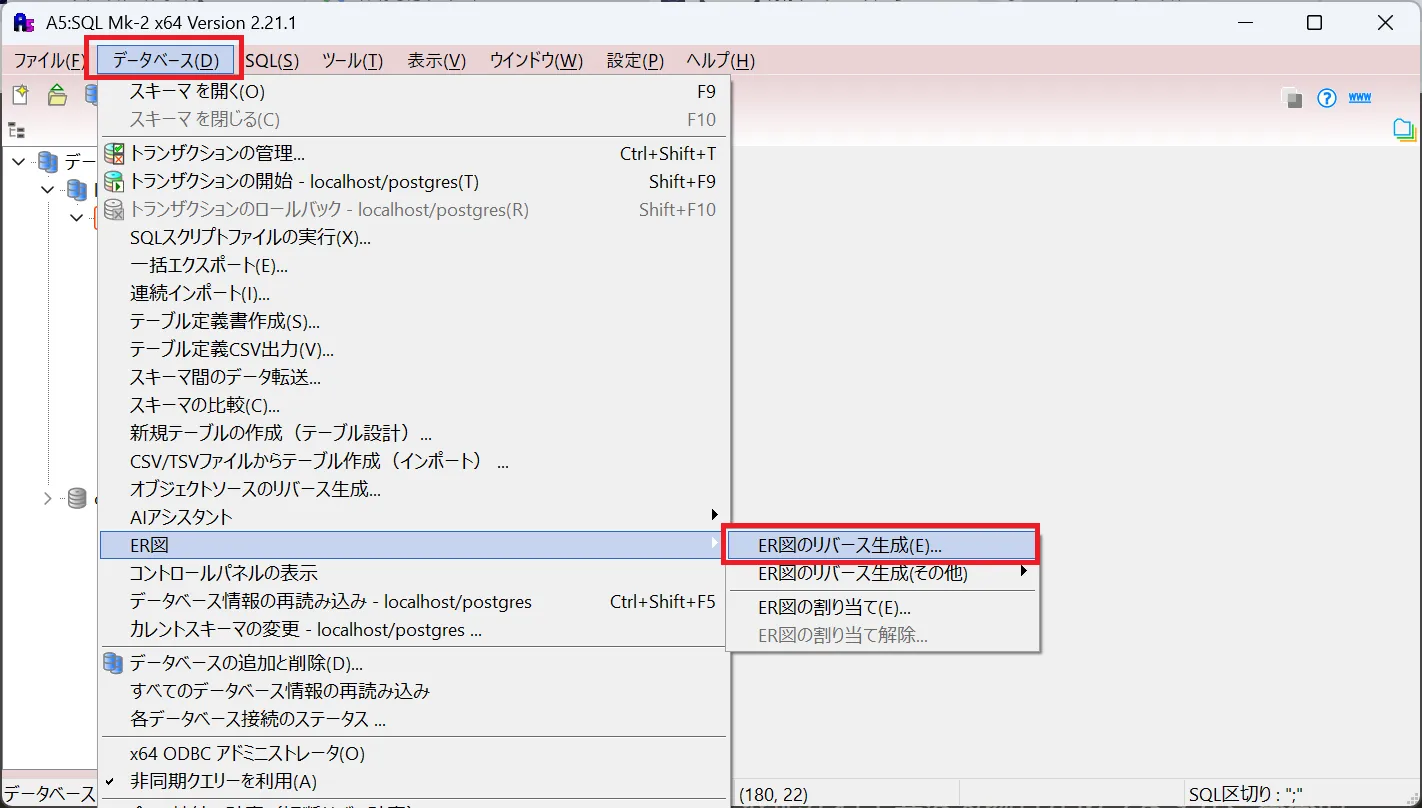

データベースに接続できたら、上部メニューバーから 「データベース(D)」 > 「ER図」 > 「ER図のリバース生成(E)」 を選択します。

※バージョンによって表記が若干異なる場合がありますが、基本的にはデータベースメニューの中にER図作成の項目があります。

3. 生成対象のスキーマ・テーブルを選択する

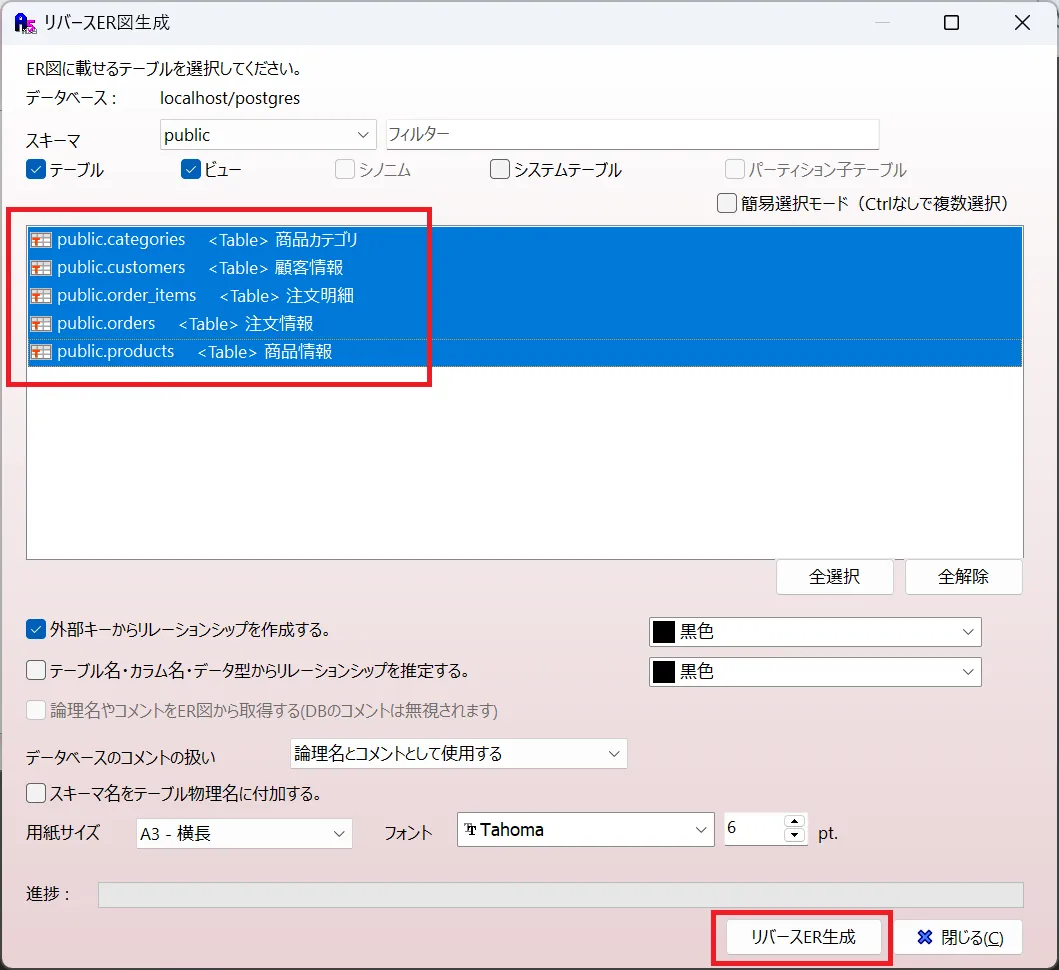

「リバースER図生成」ダイアログが表示されます。 ここで、ER図に含めたいスキーマ（ユーザー）やテーブルを選択します。

生成時のオプションとして、以下のような設定が可能です（必要に応じてチェックを入れます）。

• 外部キーからリレーションシップを生成する。：データベースに外部キー制約が設定されている場合、自動的にテーブル同士を線で結んでくれます。

設定が完了したら、「リバースER生成」ボタンを押下します。

4. ER図の完成とレイアウト調整

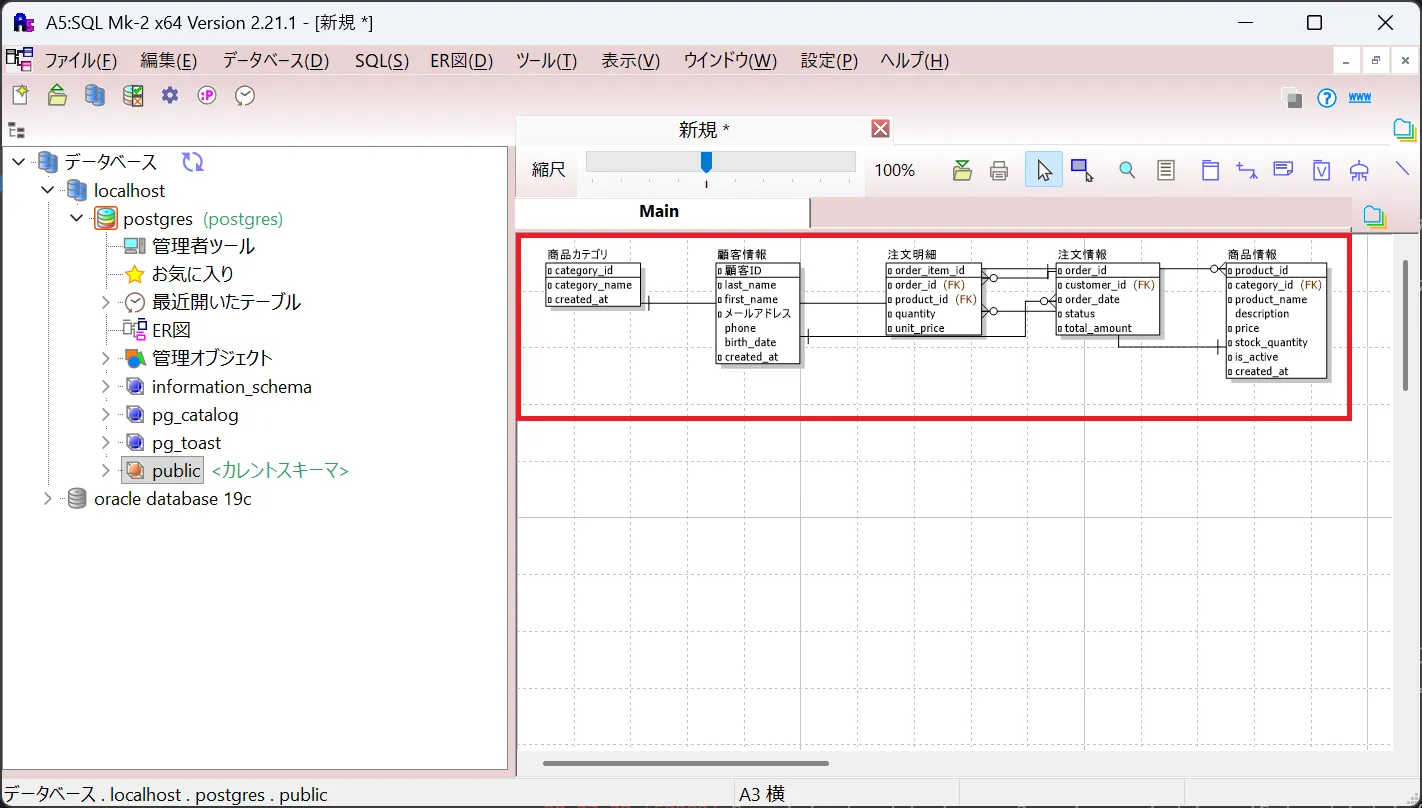

処理が完了すると、新しいタブが開き、自動生成されたER図が表示されます。

自動生成直後はテーブルの配置が密集していたり、線が交差していたりすることがあります。 その場合は、各テーブルをドラッグ＆ドロップして見やすい位置に再配置しましょう。

5. ER図の保存と出力

作成したER図は、A5M2独自のファイル形式（.a5er）で保存できます。後から編集できるように、まずはプロジェクトファイルとして保存しておきましょう。

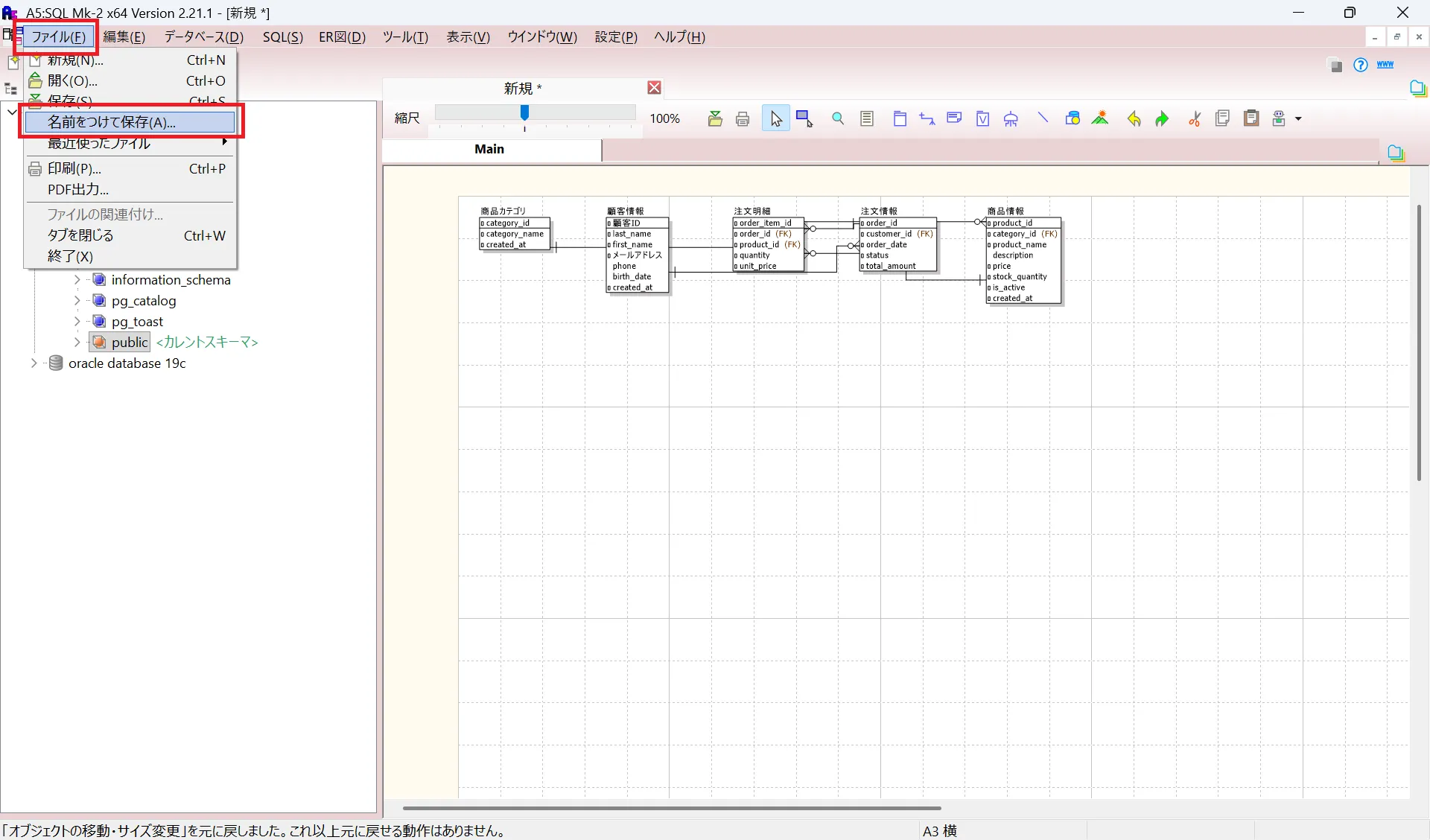

上部メニューの 「ファイル(F)」 > 「名前を付けて保存(A)」 を選択します。

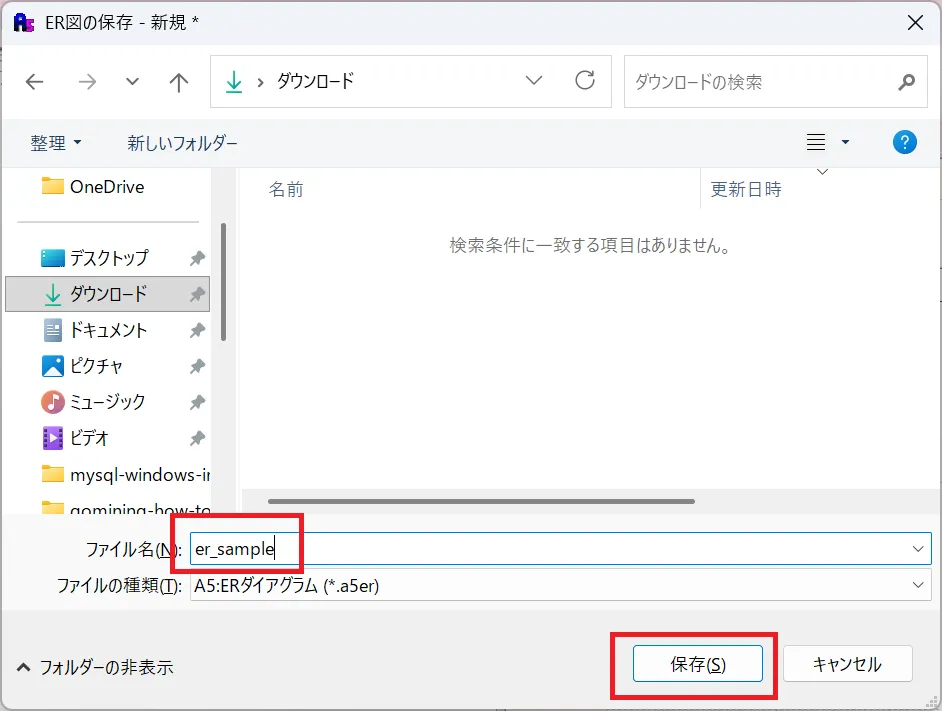

保存ダイアログが表示されるので、任意の保存場所とファイル名を入力して 「保存」 をクリックします。ファイルの種類は自動的に A5:ERダイアグラム (*.a5er) になります。

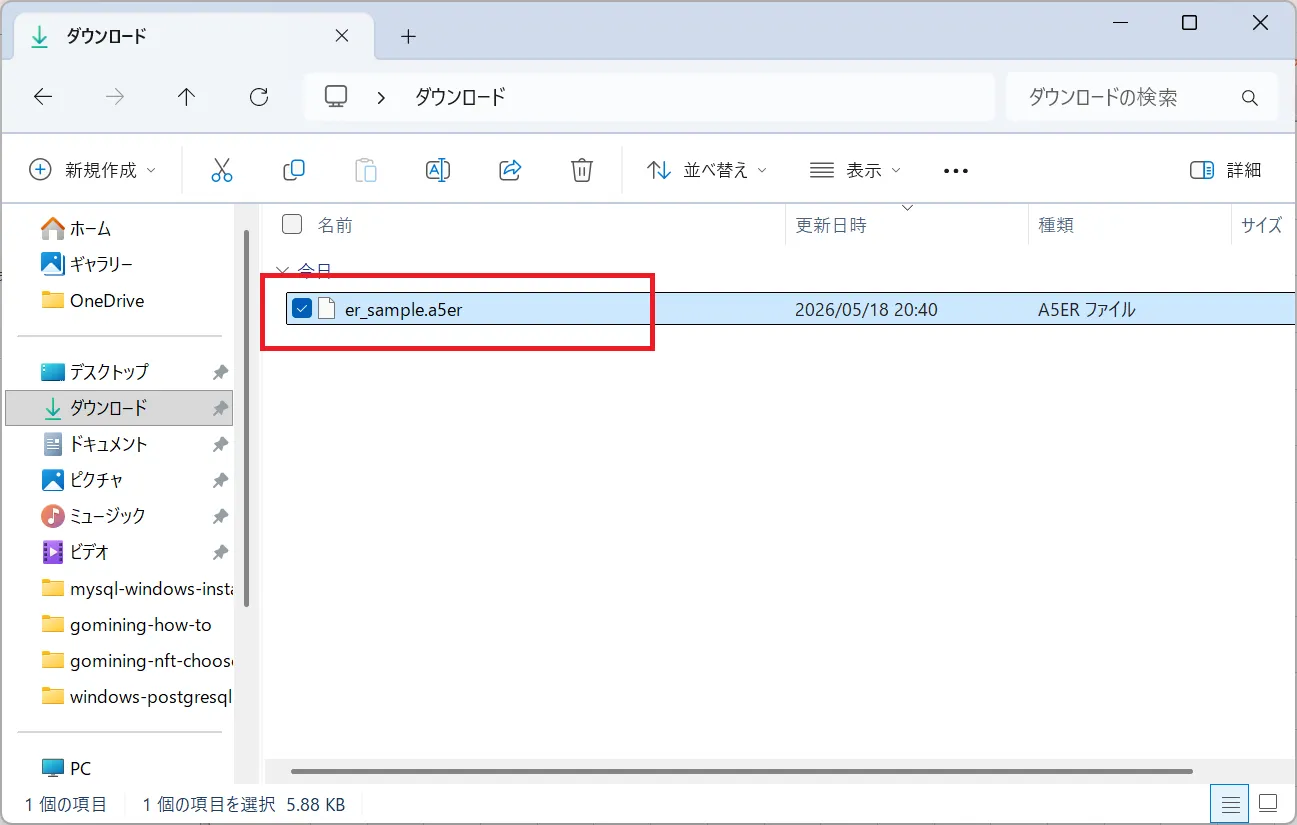

保存が完了すると、タブに設定したファイル名が表示され、いつでも再編集が可能になります。

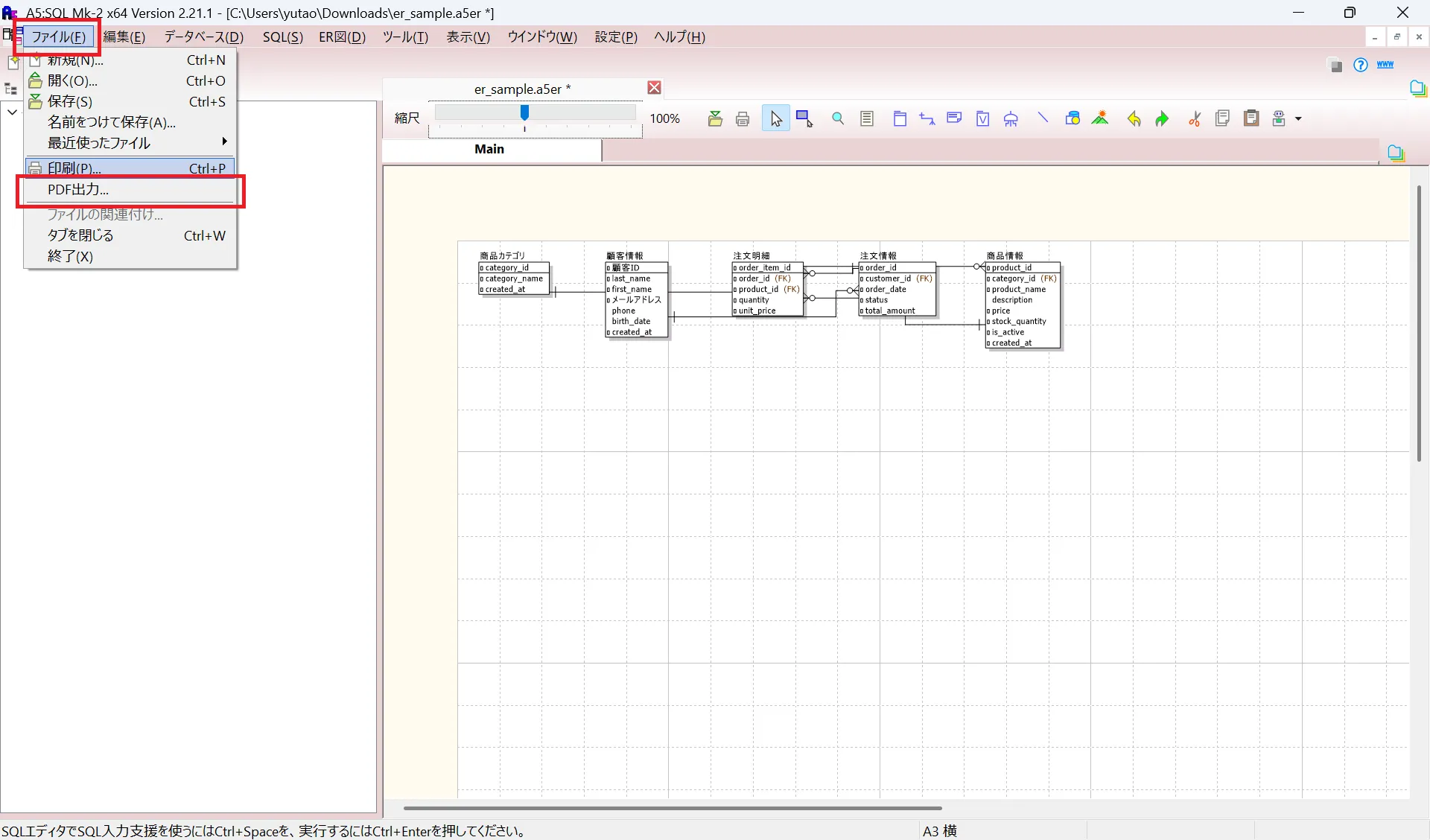

• 画像・PDFとして出力：メニューの「ファイル＞PDF出力」から、PDFとしてエクスポートできます。

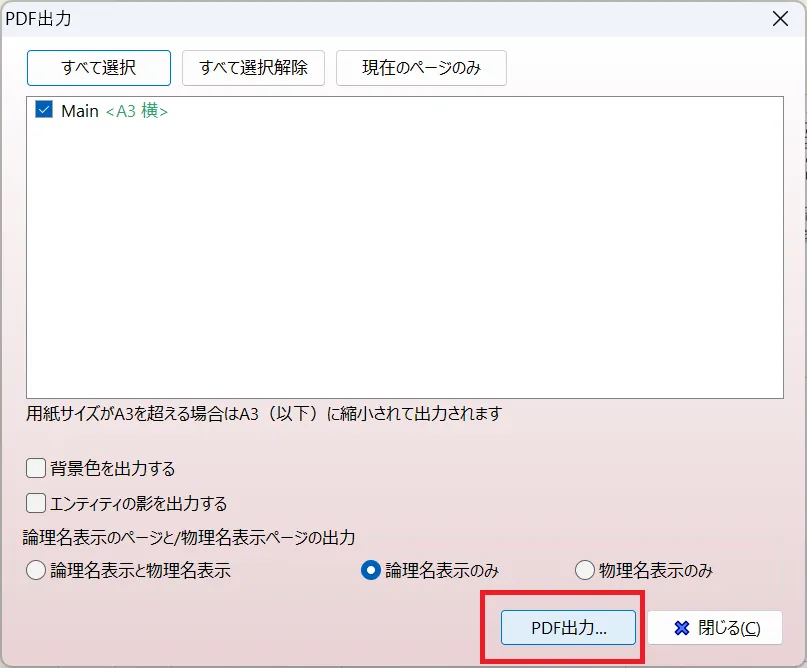

出力設定ダイアログが表示されたら、背景色の出力などオプションを指定します。基本的にはデフォルトのままで綺麗に出力できます。

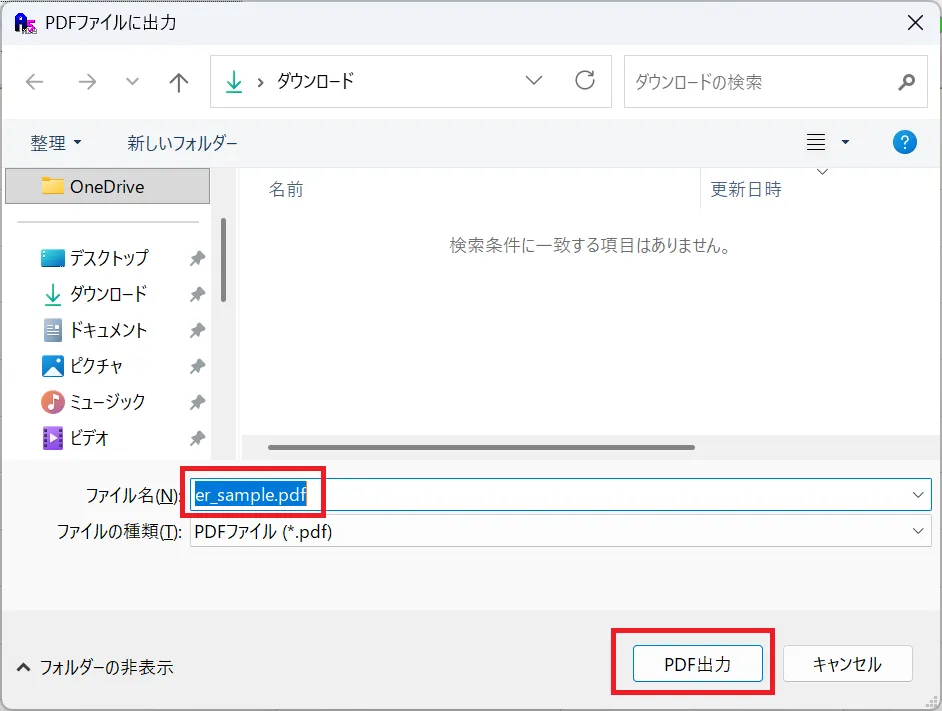

保存先を指定する画面が表示されますので、任意のフォルダを選択してファイル名を入力し、 「保存」 ボタンを押します。

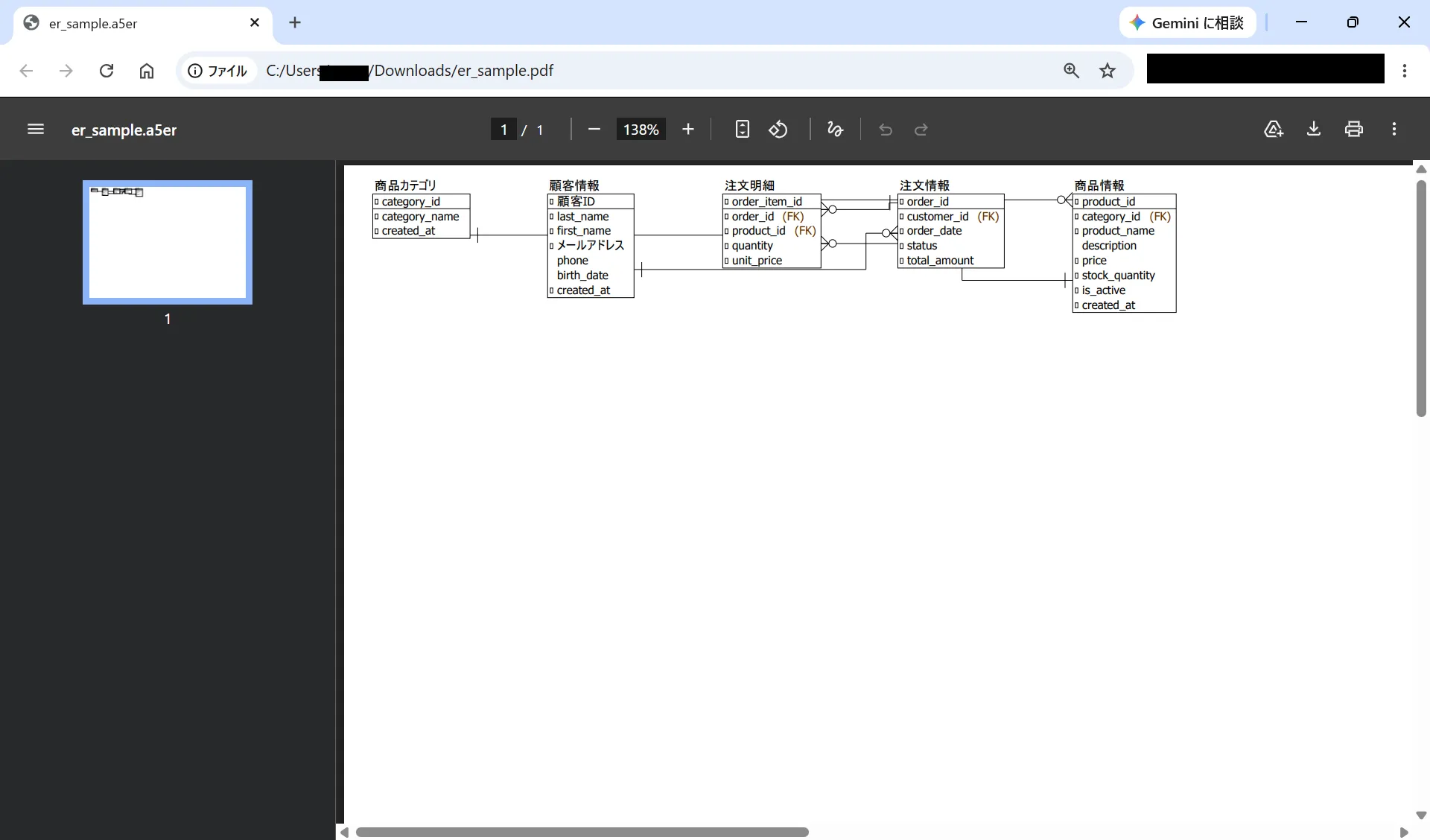

このようにPDF形式で綺麗な図面ファイルが出力され、仕様書作成やチーム共有にそのまま活用できます。

• DDLの出力：逆に、このER図を編集して新しいテーブルを追加し、そこからCREATE TABLE文（DDL）を生成する（フォワードエンジニアリング）ことも可能です。

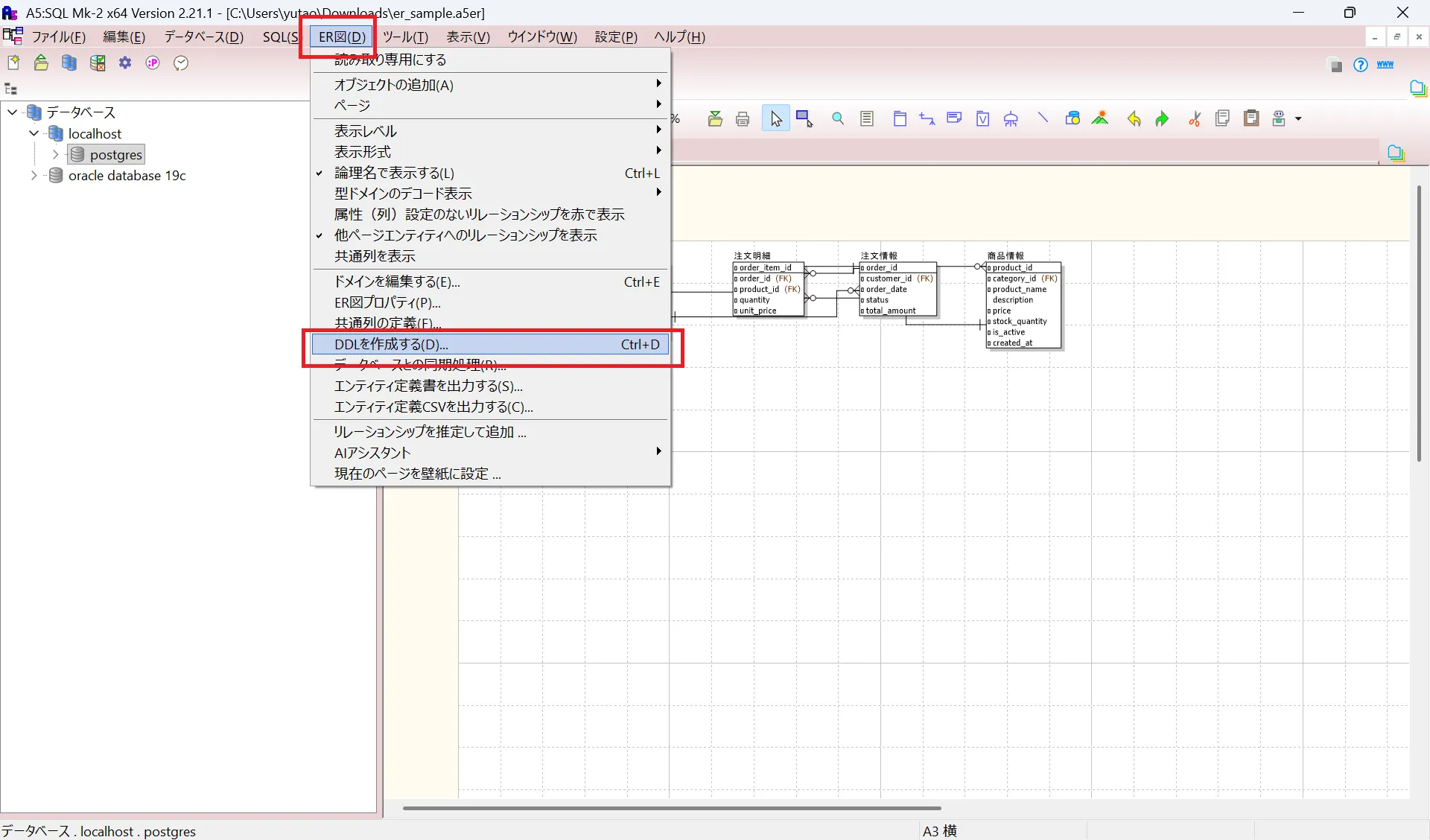

ER図の画面上部にあるメニューから 「ER図(V)」 > 「DDL(CREATE TABLE)の作成」 を選択します。

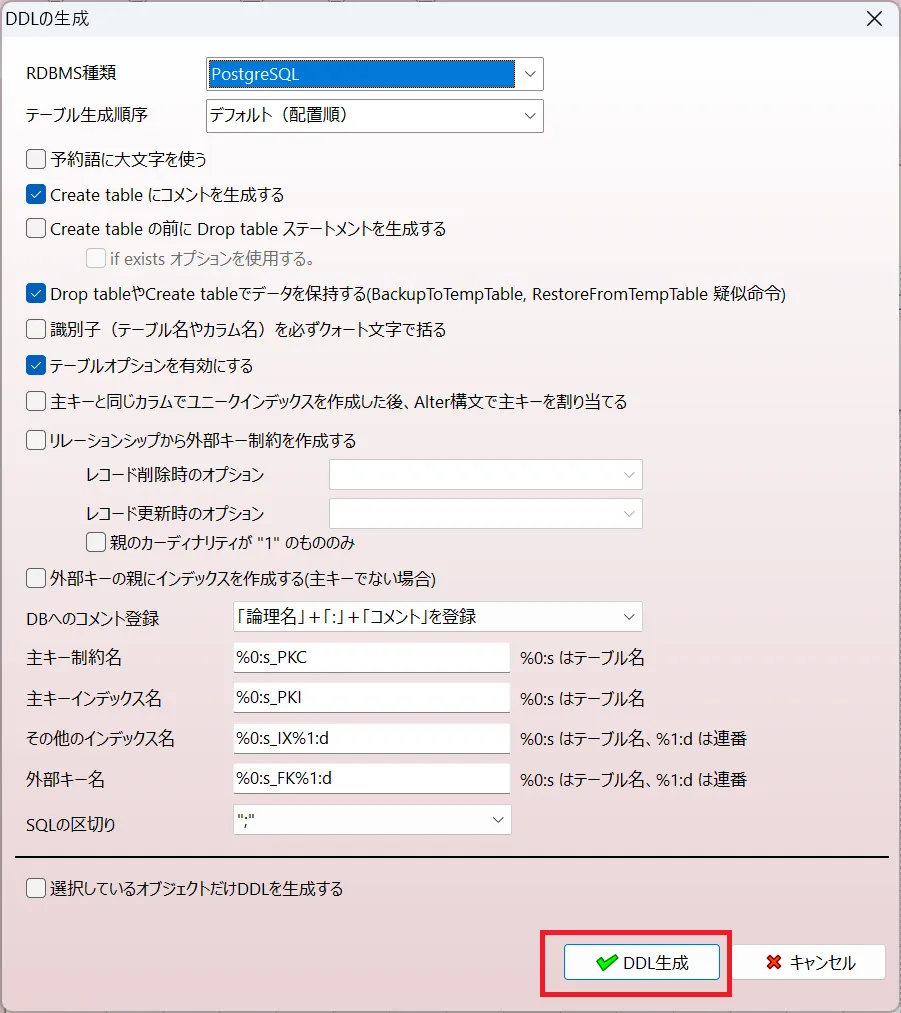

DDL作成ダイアログが表示されます。生成対象のテーブルの選択や、外部キー制約、インデックスを含めるかどうかの詳細オプションを指定し、 「作成」 をクリックします。

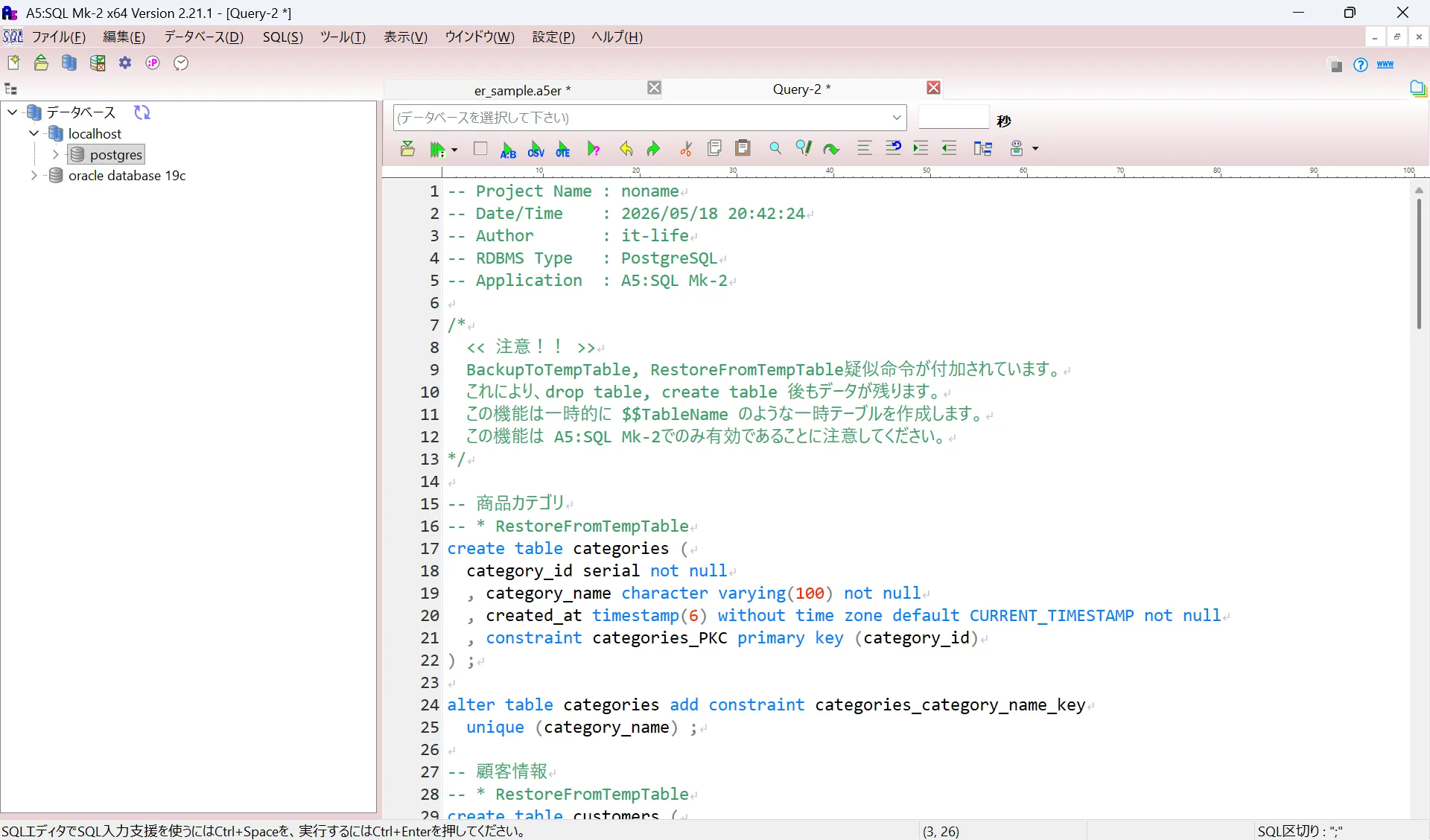

すると、ER図の定義に沿った完璧な CREATE TABLE 文（SQL）が自動で生成されます。これをコピーしてデータベースに流し込めば、簡単に新しいテーブル構造を構築できます。

なぜER図の自動生成（リバースエンジニアリング）が必要なのか？

実務の開発現場では、以下のようなケースでER図の自動生成が役立ちます。

• 既存システムの仕様把握：仕様書が存在しない、または古くなっているシステムのテーブル構造を視覚的に把握したい。
• ドキュメント作成の時短：構築済みのデータベースを元に、納品物やチーム共有用の設計ドキュメントを素早く作成したい。
• 改修時の影響調査：外部キーでどのテーブルが紐付いているかを図解で確認しながら、安全に改修方針を立てたい。

手作業で数百のテーブルからER図を描き起こすのは非現実的ですが、A5M2の機能を使えば数分で完了します。

まとめ

A5M2を使ったER図の自動生成（リバースエンジニアリング）について解説しました。

• 既存データベースから一瞬でER図を作成できる
• 仕様把握やドキュメント作成の時間を大幅に削減
• 生成後はレイアウトを調整し、画像やPDFとして出力可能

システムの全体像を把握する上で、ER図は強力な武器になります。まだ使ったことがない方は、ぜひこの機能を活用してデータベース設計や分析の効率を劇的にアップさせてください。

以上で本記事の解説を終わります。
よいITライフを！
